Naaldventiel

Wat is naaldventiel

Naaldkleppen, ook wel plunjerkleppen genoemd, zijn regelkleppen en stellen ingenieurs in staat de waterstroom en -druk nauwkeurig te controleren en te regelen. De precisie wordt bereikt door de fijne beweging van de as, waardoor de versnellingsbak de zuigerbuis in glijdende beweging naar de openings- of sluitpositie kan bewegen, afhankelijk van de vereisten van het besturingssysteem.

Voordelen van naaldventiel

Flexibiliteit

De allereenvoudigste kleppen bieden slechts twee opties. Of de stroom is open, of hij is gesloten. Naaldventielen zijn in dit opzicht heel anders, omdat u een hele reeks middenwegopties kunt kiezen. Je kunt de stroom zo instellen dat deze erg laag is, maar nog steeds in beweging is, of bijna op het maximum, maar niet helemaal. Dit maakt een extreem aanpassingsvermogen mogelijk. Welke situatie u ook tegenkomt, u zult waarschijnlijk de klep hierop kunnen afstellen.

Precisie

Met een naaldventiel zal precisie altijd het belangrijkste sleutelwoord zijn. Dit is het belangrijkste kenmerk dat mensen er doorgaans toe brengt deze klep boven een andere te verkiezen. Omdat de naald zo klein kan worden verschoven, kunnen gebruikers de stroom nauwkeurig regelen. Dit maakt het naaldventiel een uitstekende keuze voor instellingen waarbij exacte aantallen en metingen van cruciaal belang zijn.

Verhoogde efficiëntie

Omdat de stroom zo nauwkeurig kan worden gecontroleerd, kunnen gebruikers een ongekend niveau van efficiëntie bereiken. In plaats van een veel grotere stroom toe te staan dan nodig is en brandstof of gas te verspillen, kunnen gebruikers alleen de exacte hoeveelheid gebruiken die nodig is, waardoor tegelijkertijd geld en energie worden bespaard.

Hoge veiligheidsniveaus

Als natuurlijk neveneffect van de precisie en het aanpassingsvermogen van deze kleppen zijn dit enkele van de veiligste kleppen die momenteel op de markt verkrijgbaar zijn. Er stroomt niets door tenzij het de bedoeling is, wat betekent dat er veel minder kans is op lekkage, breuk of schade die tot gevaarlijke situaties zou kunnen leiden.

Naaldventiel Ss316

Productbeschrijving De kleppen worden geproduceerd op basis van de behoefte van de toepassingen. De

Toevoegen aan onderzoek
Roestvrijstalen naaldventiel 1/4 "

Productnaam: naaldventiel 6000psi 10000psi;. Materiaal: roestvrij staal. Maat: 1/8-1. Nominale

Toevoegen aan onderzoek
Naaldventiel Ss316

Naam: roestvrijstalen naaldventiel 6000psi 10000psi;. Materiaal: SS316, SS316L, C276, Monel 400,

Toevoegen aan onderzoek

Waarom voor ons kiezen

Hoge kwaliteitsnormen

Onze producten zijn gemaakt volgens hoge kwaliteitsnormen, waardoor ze duurzaam en duurzaam zijn. We gebruiken alleen de beste materialen en de nieuwste productietechnieken om onze producten te maken.

Concurrerende prijzen

Wij bieden onze flensproducten aan tegen concurrerende prijzen, zodat onze klanten de best mogelijke waarde voor hun geld krijgen.

Expertise

Wij beschikken over een team van experts met jarenlange ervaring in de flensindustrie.

Klantenservice

We zijn er trots op dat we een uitstekende klantenservice bieden en ervoor zorgen dat onze klanten tevreden zijn met hun aankopen. Wij zijn altijd beschikbaar om eventuele vragen of opmerkingen van onze klanten te beantwoorden.

Soorten naaldventiel

Naaldventiel met schroefdraad (handbediend)

Het meest voorkomende en traditionele type naaldventiel. Het beschikt over een handvat dat is verbonden met een steel (plunjer) met een taps toelopend uiteinde. Wanneer aan de hendel wordt gedraaid, beweegt de plunjer verticaal door het schroefdraadgedeelte, waarbij de stroom wordt aangepast door het taps toelopende uiteinde dichter bij of verder van de klepzitting te brengen. Het naaldventiel met schroefdraad maakt een nauwkeurige handmatige controle van de stroomsnelheid mogelijk.

Gemotoriseerd naaldventiel
Geautomatiseerde naaldventielen kunnen hydraulisch, elektrisch of pneumatisch worden bediend. Ze bieden het voordeel van bediening en automatisering op afstand. De keuze van de bedieningsmethode is afhankelijk van de vereisten van de toepassing en de beschikbare middelen. Temperatuur- en flowsensoren worden vaak gebruikt om de actuatoren van geautomatiseerde naaldventielen te besturen.

Recht naaldventiel en hoeknaaldventiel
Deze termen verwijzen naar de oriëntatie van de inlaat- en uitlaatpoorten ten opzichte van elkaar. Een rechte naaldklep heeft inlaat- en uitlaatpoorten die in een rechte lijn zijn uitgelijnd (180 graden van elkaar), wat resulteert in een rechte stroom. Een hoeknaaldventiel heeft inlaat- en uitlaatpoorten in een hoek van 90 graden. De rechte naaldklep heeft een kronkelig stromingspad met een hogere drukval, waardoor deze gevoeliger is voor cavitatie en vonken, terwijl de hoeknaaldklep de drukval vermindert en beter geschikt is voor bepaalde toepassingen.

Naaldventiel met meerdere poorten
Naaldventielen met meerdere poorten omvatten de standaard inlaatpoort en meerdere uitlaatpoorten. Deze kleppen worden vaak gebruikt voor drukmeetapparatuur en -instrumenten, waardoor het aantal installatiepunten in een leidingsysteem wordt verminderd en het risico op lekkages of storingen op aansluitpunten wordt geminimaliseerd.

Wat zijn veelvoorkomende problemen met de onderdelen van een naaldventiel?

Vloeistoflekkage

Een naaldventiel moet in de volledig gesloten positie een goede afdichting bieden om eventuele vloeistoflekkage te voorkomen. Wanneer deze afdichting wordt aangetast, kan er vloeistoflekkage optreden, wat kan leiden tot potentiële veiligheids- en efficiëntieproblemen. De reden voor vloeistoflekkage in de volledig gesloten positie is vaak slijtage van de plug, veroorzaakt door de media van het systeem. Om dit probleem op te lossen, is het raadzaam om minimaal de steel van het naaldventiel te vervangen. Als het probleem aanhoudt, kan een uitgebreidere oplossing bestaan uit het vervangen van de volledige naaldklep om een betrouwbare en strakke afdichting in de volledig gesloten positie te garanderen.

Ophoping van vaste deeltjes

Wanneer een naaldklep vast komt te zitten in de open positie, kan dit resulteren in een ongecontroleerde vloeistofstroom en verlies van operationele controle. Het vastlopen van de klep is voornamelijk te wijten aan de ophoping van vaste deeltjes in de klep. Om dit probleem aan te pakken, moet de klep worden gedemonteerd en moeten eventuele vaste deeltjes die de obstructie veroorzaken zorgvuldig worden verwijderd om de klep weer normaal te laten werken.

Wat zijn de toepassingen van naaldventielen?

Iinstrumentatie

Naaldventielen worden vaak gebruikt in instrumentatie- en controlesystemen om de vloeistofstroom nauwkeurig te regelen, waardoor ze ideaal zijn voor het beschermen van delicate analoge instrumenten tegen drukstoten.

Stroomcontrole

Ze blinken uit in toepassingen die nauwkeurige stroomaanpassingen en het beheer van lage stroomsnelheden vereisen.

Aan/uit- en gasfuncties

Naaldkleppen kunnen functioneren als zowel aan/uit- als smoorkleppen, waardoor ze veelzijdigheid bieden bij het regelen van verschillende vloeistoffen.

Vloeistofcontrole

Ze worden in diverse industrieën gebruikt om de stroom van stoom, lucht, gas, olie, water en soortgelijke vloeistoffen te controleren, waardoor ze waardevolle componenten zijn in talloze systemen en processen.

Hoe naaldventiel werkt

Isolatie

Isolatie (afsluiting) Klep waarvan de schroefbediening ervoor zorgt dat de klep geleidelijk wordt geopend en dat de draadsteel drie of vier slagen van de hendel nodig heeft om de klep te openen en te sluiten. Voor uitzonderlijk hoge drukken boven de 10,{2}} Psig (690 bar) is een speciale variant van naaldventielen ontworpen. Hoewel vergelijkbaar met andere naaldkleppen, bevatten dit type kleppen unieke ontwerpkenmerken met materialen die speciaal zijn geselecteerd voor hogedrukwerking.

Regulatie

Regel- en doseerkleppen hebben een functie om de stroomsnelheid aan te passen. Ze hebben gewoonlijk een lange, fijne, taps toelopende steelpunt en een steeldraad met fijne spoed die in vijf tot tien slagen kan worden geopend.

Selectiecriteria voor naaldventielen

Druk
De werkdruk is een belangrijke factor bij het selecteren van het juiste naaldventiel. Robuuste modellen kunnen een druk tot wel 4000-5000 psi (275-413 bar) bij 100 graden F (38 graden) aan. Wanneer nog hogere drukken vereist zijn, zijn er hoogwaardige kleppen beschikbaar die een druk tot 10.000 psi (689 bar) bij 100 graden F (38 graden) aankunnen.

Maat
Naaldafsluiters zijn verkrijgbaar in een groot aantal maten en eindaansluitingen. Er kunnen mannelijke/vrouwelijke aansluitingen met inch/metrische schroefdraad worden gebruikt. De meest algemeen verkrijgbare kleppen hebben afmetingen van 2 tot 12 mm of 1/8" tot 2". Het gebruik van de juiste klepgrootte vergemakkelijkt een efficiënte stroom- en systeemwerking met minder kans op slijtage en lekkage.

Temperatuur
Naaldafsluiters kunnen bij hoge of lage temperaturen worden bediend. Bij extreme temperaturen is de gebruikte pakking/afdichting bijzonder relevant. De twee meest gebruikte verpakkingsmaterialen zijn PTFE (Teflon) voor een temperatuurbereik van -65 graden F tot 450 graden F (-54 graden C tot 232 graden) en PEEK (Polyether Ether Ketone) voor verhoogde temperatuurbestendigheid tot 600 graden F (315 graden).

Materialen
Bij de constructie van de klep zijn een aantal verschillende materialen gebruikt. De meest gebruikte materialen zijn messing, roestvrij staal 304 of 316, koolstofstaal en legering 400 (legering op nikkelbasis). Roestvrij staal wordt veel gebruikt vanwege zijn corrosieweerstand, chemische stabiliteit en weerstand tegen hoge temperaturen. Messing exemplaren worden gebruikt in hydraulische systemen, toepassingen bij hoge temperaturen en gasleidingen. Legering 400 wordt gebruikt vanwege zijn hoge sterkte en corrosieweerstand en wordt voornamelijk gebruikt in maritieme en chemische verwerkingstoepassingen.

Problemen oplossen met naaldventiel

Probleem	Reden	Oplossing
Het naaldventiel kan niet openen of sluiten	Er hebben zich vaste deeltjes in de klep opgehoopt	Demonteer de klep en verwijder vaste stoffen
Er lekt vloeistof langs de naaldklep wanneer deze zich in de volledig gesloten positie bevindt	De media in het systeem hebben de stekker versleten	Vervang op zijn minst de stuurpen. Overweeg vervanging van het naaldventiel.
	Er hebben zich vaste deeltjes opgehoopt en de klep staat open	Demonteer de klep en verwijder vaste stoffen
Er lekt vloeistof uit de klep	De pakkingmoer zit los	Draai de pakkingmoer vast
	Verpakking is versleten	Vervang de pakking

Periodieke inspectie naaldventiel

Scheuren
Als er water in de klep bevriest, kunnen er scheuren ontstaan. Kleine scheurtjes in de poorten kunnen gesoldeerd zijn; soldeerscheuren in het kleplichaam zullen echter waarschijnlijk de interne klepcomponenten beschadigen.

Krassen
Krassen in de coating kunnen tot corrosie leiden. Breng de klep zo snel mogelijk opnieuw aan.

Verkleuring
Verkleuring kan erop duiden dat de klep te heet was en dat interne componenten beschadigd zijn.

Vervorming
Vervorming van het kleplichaam vereist vervanging van de naaldklep.

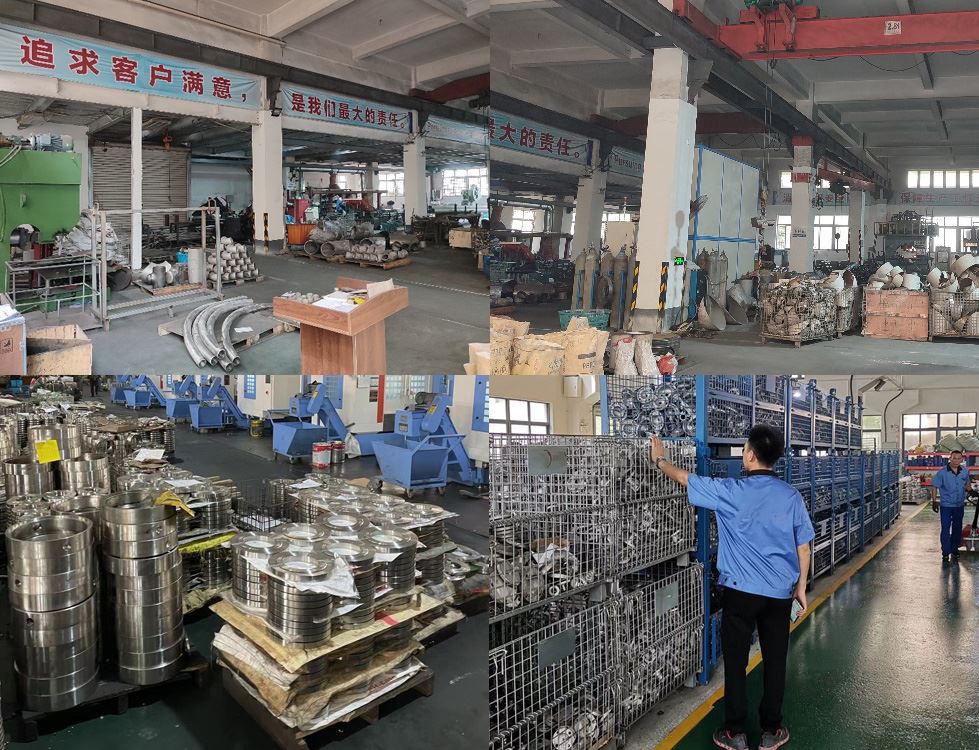

Onze fabriek

Onze oprichters zijn al meer dan 30 jaar actief in de roestvrijstalen industrie en exporteren al meer dan 15 jaar roestvrijstalen producten. We exporteren voornamelijk naar meer dan 30 landen in Noord-Amerika, Zuid-Amerika, Europa, Azië en andere staten. Met doorzettingsvermogen en inspanning zijn we uitgegroeid tot een van de toonaangevende ondernemingen op het gebied van klepfittingen en flenzen in China.

home-about-us

Gevraagde vraag

Vraag: Waar is een naaldventiel bijzonder geschikt voor?

A: Ze zijn ideaal voor systemen die lichtere en minder viskeuze materialen gebruiken met lage stroomsnelheden. Naaldkleppen worden meestal gebruikt in hydraulische lagedruksystemen, chemische verwerking en andere gas- en vloeistofdiensten. Deze kleppen kunnen op basis van hun materialen ook worden toegepast voor hoge temperaturen en zuurstoftoepassingen.

Vraag: Hoe weet je of een naaldventiel open of gesloten is?

A: De naald is lang en dun en wordt geleidelijk groter in diameter naar de steel toe. Bij het sluiten gaat de punt van de naald door de zittingopening en blijft de naald door de opening gaan totdat de naalddiameter even groot is als de openingdiameter; de klep is gesloten wanneer dit gebeurt.

Vraag: Wat zijn de kenmerken van een naaldventiel?

A: Het belangrijkste kenmerk van een naaldventiel is het vermogen om het waterdebiet en het verhoogde drukverschil te moduleren. De naaldklep NGL is in staat een lineaire manoeuvre uit te voeren, ook bij aanwezigheid van een relevante mate van partiële werking, ondanks een hoge inlaatdruk en een groot drukverschil.

Vraag: Wat is het voordeel van een naaldventiel?

A: De precisie, verstelbaarheid, flexibiliteit en veelzijdigheid maken hem perfect voor industrieel gebruik. Een van de grootste voordelen van het gebruik van een naaldventiel is de kleine opening. Zelfs wanneer deze volledig is teruggetrokken, laat de plunjer geen vloeistof stromen. De schroef met fijne schroefdraad die de plunjer intrekt, regelt de stroomsnelheid.

Vraag: Wat is de beperking van het naaldventiel?

A: De naaldklep heeft een hoog drukverlies vanwege de hoge beperking van de vloeistofstroom. Ze zijn alleen geschikt voor leidingsystemen met een laag debiet. Als de vloeistof vaste deeltjes bevat, kunnen de zitting en de naald beschadigd raken.

Vraag: Beperkt het naaldventiel de stroom?

A: Hoog drukverlies vanwege de hoge beperking van de vloeistofstroom. De naald en de zitting kunnen beschadigd raken als er vaste deeltjes in de vloeistof zitten. Uit onderzoek van de naaldklephendel blijkt niet of de klep open of gesloten is.

Vraag: Regelt een naaldventiel de druk?

A: Naaldkleppen, ook wel plunjerkleppen genoemd, zijn regelkleppen en stellen ingenieurs in staat de waterstroom en -druk nauwkeurig te regelen en te regelen.

Vraag: Wat is het verschil tussen een naaldventiel en een regelventiel?

A: De 'Needle Valve' regelt de stroom in beide richtingen, terwijl de 'Flow Control'-klep de stroom in één richting regelt en volledige stroom in de omgekeerde richting biedt. Beide worden doorgaans gebruikt in debietmetertoepassingen, voornamelijk wanneer een consistent, gekalibreerd, laag debiet moet worden gehandhaafd.

Vraag: Wat is het verschil tussen een naaldventiel en een kwartslagventiel?

A: De kwartslag open- en dichtfunctie van een kogelkraan maakt het uiterst eenvoudig om af te sluiten en de open- of dichtstatus ervan te bepalen. Naaldkleppen verdienen echter de voorkeur wanneer een toepassing een zeer nauwkeurige stroomregeling vereist, omdat de positie van de plunjer kan worden gewijzigd.

Vraag: Wat zijn de componenten van een naaldventiel?

A: Naaldventielconstructies bestaan uit drie hoofddelen: het kleplichaam en de zitting, de steel en de steeltip, en de pakking en de motorkap.

Vraag: Wat is de classificatie van naaldventielen?

A: Soorten naaldventielen. Er zijn drie algemene naaldventielontwerpen: recht, hoek en meerpoorts. Bovendien kunnen naaldventielen handmatig, elektrisch, pneumatisch of hydraulisch werken.

Vraag: Waarom wordt het naaldventiel genoemd?

A: Een naaldklep is een bepaald type klep, een klep met een ongebruikelijk kleine poort en een naaldvormige plunjer die binnen de grenzen van de poort op en neer beweegt. Op deze manier lijkt het op een naald in een injectiespuit, vandaar de naam.

Vraag: Zijn naaldventielen directioneel?

A: Hoewel de basisfunctie stroombeperking is, is het fundamentele verschil tussen de twee dat de naaldklep de stroom in beide richtingen regelt (bidirectioneel) en dat de stroomregelklep de stroom in slechts één richting regelt (waardoor vrije stroom in de tegenovergestelde richting mogelijk is). .

Vraag: Is een naaldventiel hetzelfde als een plunjerventiel?

A: Als u nauwkeurige stroomregeling en een lage drukval nodig heeft, zijn naaldventielen wellicht de betere keuze. Als u echter hoge debieten en hogedruktoepassingen heeft of zelfreinigende capaciteiten nodig heeft, zijn plunjerkleppen wellicht beter geschikt.

Vraag: Is een naaldklep een gasklep?

A: De gasklep regelt de werkingssnelheid van een pneumatisch apparaat en de overdracht van luchtdruksignalen.

Vraag: Welke klep mag nooit worden gebruikt voor debietregeling?

A: Schuifafsluiters zijn niet geschikt voor het smoren van volume. Het regelen van de stroming is moeilijk vanwege het ontwerp van de klep en de vloeistofstroom die tegen een gedeeltelijk open poort slaat, kan grote schade aan de klep veroorzaken. Tenzij specifiek toegestaan door de fabrikant, mogen schuifafsluiters niet worden gebruikt voor smoren.

Vraag: Hoe regelt een naaldventiel de luchtstroomsnelheid?

A: De functie van de naaldklep is om de vloeistofstroom te regelen, en dit gebeurt door de grootte van de opening aan te passen. Hoe kleiner de opening, hoe langzamer de stroomsnelheid. Omgekeerd geldt: hoe groter de opening, hoe sneller de stroomsnelheid. Dit simpele feit maakt naaldventielen tot zo'n waardevol hulpmiddel in zoveel verschillende toepassingen.

Vraag: Wat is een andere naam voor een naaldventiel?

A: Naaldkleppen, ook wel plunjerkleppen genoemd, vinden toepassingen in verschillende contexten waarin nauwkeurige stroom- of drukregeling essentieel is. Ze worden vaak gebruikt in een reeks industrieën en situaties, waaronder: waterbehandeling, dammen, industriële processen, reservoirs en energiecentrales.

Vraag: Heeft een kogelkraan of naaldventiel een betere stroomregeling?

A: Aan de andere kant zijn naaldventielen een betere optie wanneer het voor de toepassing nodig is om de stroom met hoge precisie te regelen door de positie van de plunjer aan te passen.

Vraag: Wat is de opening van een naaldventiel?

A: Een naaldventiel voor instrumenten maakt gebruik van een taps toelopende pen om geleidelijk een ruimte te openen voor een nauwkeurige regeling van de stroom. De stroom kan worden gecontroleerd en geregeld met behulp van een spindel. Een naaldventiel heeft een relatief kleine opening met een lange, taps toelopende zitting en een naaldvormige plunjer aan het uiteinde van een schroef, die precies op de zitting past.

Als een van de toonaangevende fabrikanten en leveranciers van naaldventielen in China, heten wij u van harte welkom om een naaldventiel met korting in onze fabriek te kopen. Al onze producten zijn van hoge kwaliteit en concurrerende prijs. Neem contact met ons op voor een offerte.
